cnc加工中心是什么,加工中心分為哪幾類,加工中心的種類,加工中心臥式與立式相同與不同之處有哪些？以上您關心的問題，本文有詳細的介紹，請看下文。

CNC加工中心的分類

加工中心（CNC machining center）又稱多工序自動換刀數控機床，是當今世界上產量最大、在現代機械制造業使用最廣泛的一種功能較全的金屬切削加工設備。

加工中心控制系統功能較多，機床運動至少用三個運動坐標軸，多的達十幾個軸。其控制功能最少要兩軸聯動控制，以實現刀具運動直線插補和圓弧插補，多的可進行五軸聯動、六軸聯動，完成更復雜曲面的加工。加工中心還具有各種輔助機能，如加工固定循環、刀具半徑自動補償、刀具長度自動補償、刀具破損報警、刀具壽命管理、過載超程自動保護、絲杠螺距誤差補、絲杠間隙補償、故障自動診斷、工件與加工過程圖形顯示、人機對話、工件在線檢測、離線編程等，這些對提高設備的加工效率、保證產品的加工精度和質量等都起到積極作用。

加工中心的突出特征是設置有刀庫，刀庫中存放著各種刀具或檢具，在加工過程中由程序自動選用和更換，這是它與數控銑床、數控鏜床的主要區別。

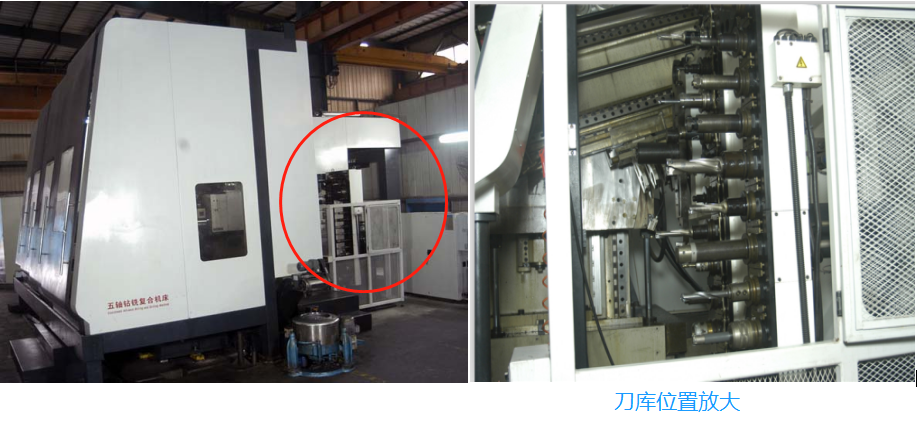

環球五軸鉆銑復合機床的刀庫

按功能特征的不同可將加工中心分為四類：

1、鏜銑加工中心

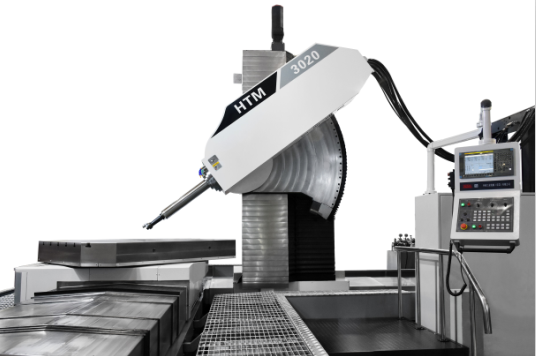

鏜銑加工中心以鏜、銑加工為主，適用于加工箱體、殼體以及各種復雜零件的特殊曲線和曲面輪廓的多工序加工。“加工中心”一詞一般就是特指鏜銑加工中心，而其他功能的加工中心前面要加定語，如車削加工中心、鉆削加工中心等。具體產品可以點擊：六軸臥式鏜銑加工中心 了解產品詳細介紹。

2、鉆削加工中心

鉆削加工中心以鉆削加工為主，刀庫形式以轉塔頭形式為主。適用于中小零件的鉆孔、擴孔、鉸孔、攻螺紋等多工序加工。

3、車削加工中心

車削加工中心以車削為主，主體是數控車床，機床上配備有轉塔式刀庫或由換刀機械手和鏈式刀庫組成的刀庫。機床數控系統多為二三軸伺軸配制，即X、Z、C軸，部分高性能車削中心配備有銑削動力頭。

4、復合加工中心

在一臺設備上可以完成車、銑、鏜、鉆等多工序加工的加工中心稱為復合加工中心，可代替多臺機床實現多工序加工。這種方式既能減少裝卸時間，提高生產效率，又能保證和提高形位精度。復合加工中心多指五面復合加工中心，它的主軸頭可自動回轉，進行立臥加工。讀者朋友可以看我司五軸鉆銑復合機床的介紹。

按運動坐標數和同時控制的坐標數的不同可將加工中心分為三軸二聯動、三軸三聯動、四軸三聯動、五軸四聯動、六軸五聯動、多軸聯動直線+回轉+主軸擺動等。三軸、四軸是指加工中心具有的運動坐標數，聯動是指控制系統可以同時控制運動的坐標數，從而實現刀具相對工件的位置和速度控制。

加工中心按主軸是垂直放置還是水平放置可分為立式加工中心和臥式加工中心

1、立式加工中心

立式加工中心是指主軸為垂直狀態的加工中心，如圖所示。其結構形式多為固定立柱，工作臺為長方形，無分度回轉功能，適合加工盤、套、板類零件，它一般具有二個直線運動坐標軸，并可在工作臺上安裝一個沿水平軸旋轉的回轉臺，用以加工螺旋線類零件。

立式加工中心裝卡方便，便于操作，易于觀察加工情況，調試程序容易，應用廣泛。但受立柱高度及換刀裝置的限制，不能加工太高的零件，在加工型腔或下凹的型面時，切屑不易排出，嚴重時會損壞刀具，破壞已加工表面，影響加工的順利進行。

2、臥式加工中心

臥式加工中心指主軸為水平狀態的加工中心。臥式加工中心通常都帶有自動分度的回轉工作臺，它一般具有3～5個運動坐標，常見的是三個直線運動坐標加一個回轉運動坐標，工件在一次裝卡后，完成除安裝面和頂面以外的其余四個表面的加工，它最適合加上箱體類零件。與立式加工中心相比較，臥式加工中心加工時排屑容易，對加工有利，但結構復雜．價格較高。

臥式加工中心與立式加工中心區別有哪些？

臥式加工中心與立式加工中心有共同之處，就是以銑削功能為主要功能，兩者的不同之處在于：他們的結構存在差異、產品的定位不同、加工工件的形式也不一樣。

1、兩者的主軸結構不同

臥式加工中心指主軸為水平狀態的加工中心；立式加工中心是指主軸為垂直狀態的加工中心。

2、兩者的工作臺形式不同

臥式加工中心的工作臺，只設計成X或Y向運動，工作臺形式一般是點陣螺孔臺面的旋轉式工作臺，相對較容易選裝交換式雙工作臺。

立式加工中心工作臺，通常為十字滑臺結構的T型槽工作臺，有兩套運動機構負責相互垂直方向的移動，X向進給的工作臺覆蓋在負責Y向進給的導軌之上。

3、主要部件結構立柱有明顯差異

臥式加工中心的立柱，都是設計成動柱式的，正T型的臥式加工中心，其立柱沿X向移動，倒T型的臥式加工中心，其立柱沿Z向移動。移動立柱的結構，就要求立柱必須在滿足剛性的前提下，盡可能的輕巧，進口機床往往用鋼板焊接結構來到達這樣的目的。

立式加工中心的立柱一般設計成不移動的。為了追求剛性，一般制造時盡可能使其粗壯。偶爾也有設計成動柱式立式加工中心，動柱立式加工中心工作臺只做X或Y向運動，而立柱相應會做Y或X向運動，這種設計方式對立柱的驅動電機有較大的功率要求。

4、兩者加工時的排屑狀況不同

立式加工中心，由于其結構的特點，通常在加工型腔或下凹的型面時切屑不易排出，嚴重時會損壞刀具，破壞已加工表面，影響加工的順利進行。而臥式加工中心加工時排屑容易，加工狀況相對較理想。

5、兩者加工對象不同

臥式加工中心，一般在一次裝夾后，可以完成除安裝面和頂面以外的其余四個表面的加工，適合加工箱體類零件，加裝角度頭后可以實現五面體加工。

而立式加工中心，受立柱高度及換刀裝置的限制，不能加工太高的零件，適合加工盤、套、板類零件，所加工工件體積相對較小，如果要實現工件的側面加工必須加裝角度頭或者數控轉臺。如在工作臺上安裝一個沿水平軸旋轉的回轉臺，可用以加工螺旋線類零件。

6、兩者的操控有所不同

一般臥式加工中心所加工工件，都比較龐大，裝夾困難，不容易監控加工過程，操作調試相對困難。而立式加工中心裝夾一般很方便，便于操作，易于觀察加工情況，調試程序容易。

加工中心的分類,,加工中心臥式與立式相同與不同之處就介紹到這里了，希望本文能對您有所幫助！
