機床特性
-

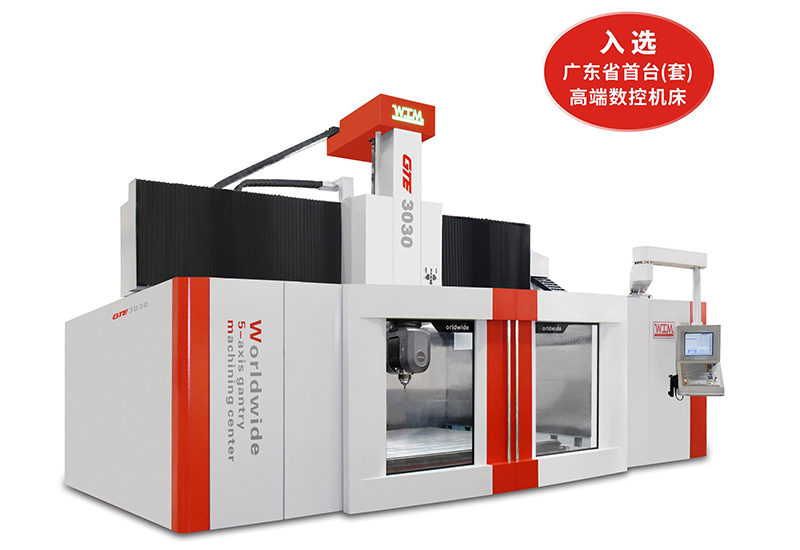

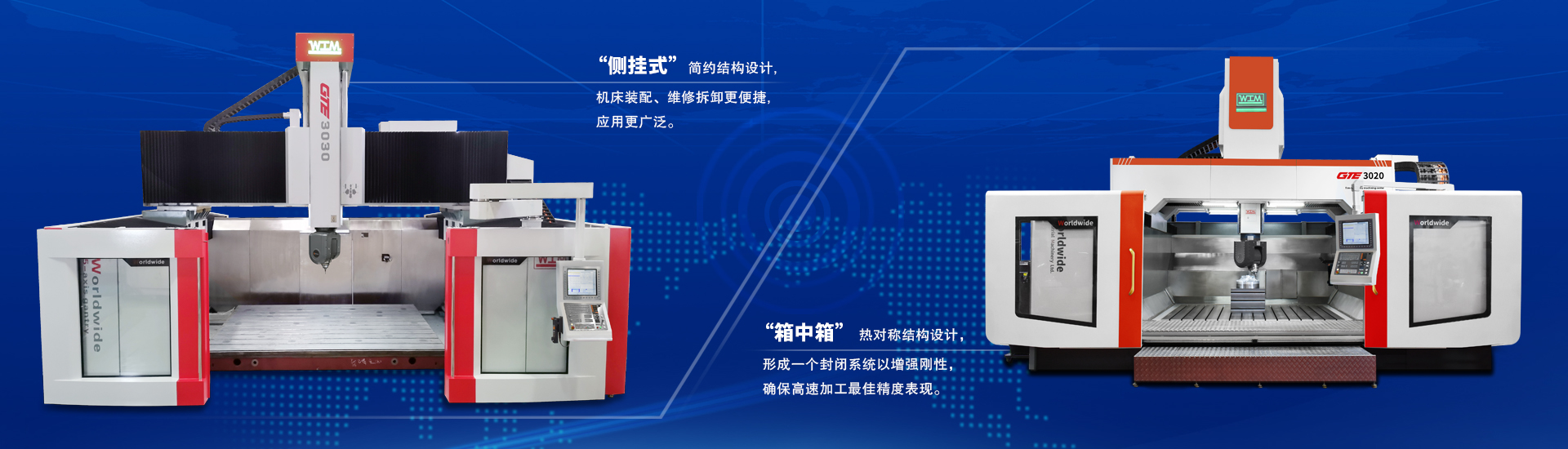

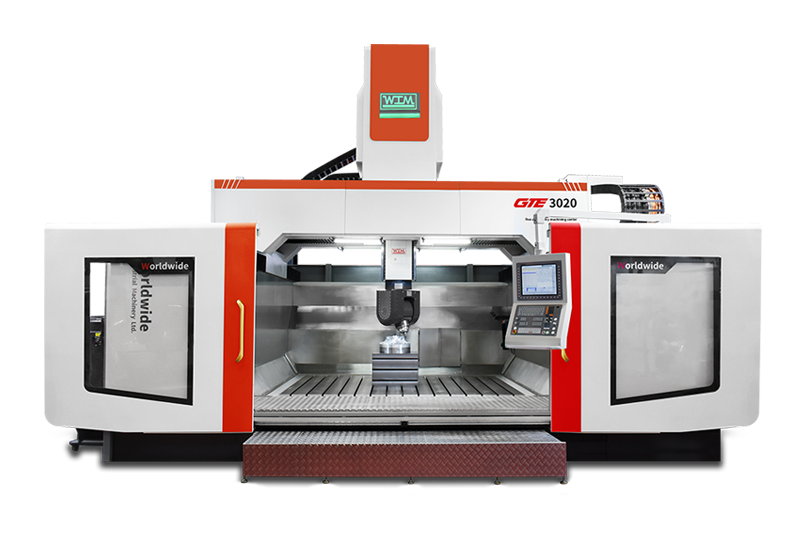

整機結構設計

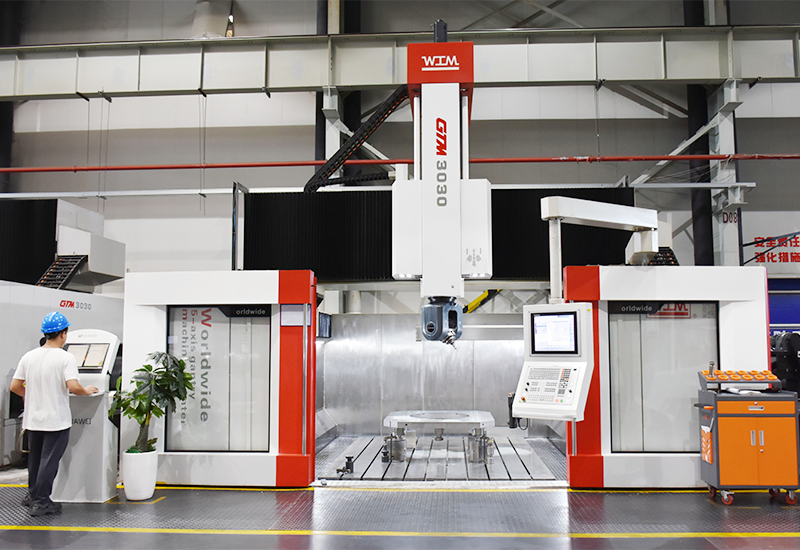

GTE系列機床采用天車式龍門結構設計，橫梁移動，工作臺固定。占地面積小，工作臺負重達到 8 ton/㎡。
-

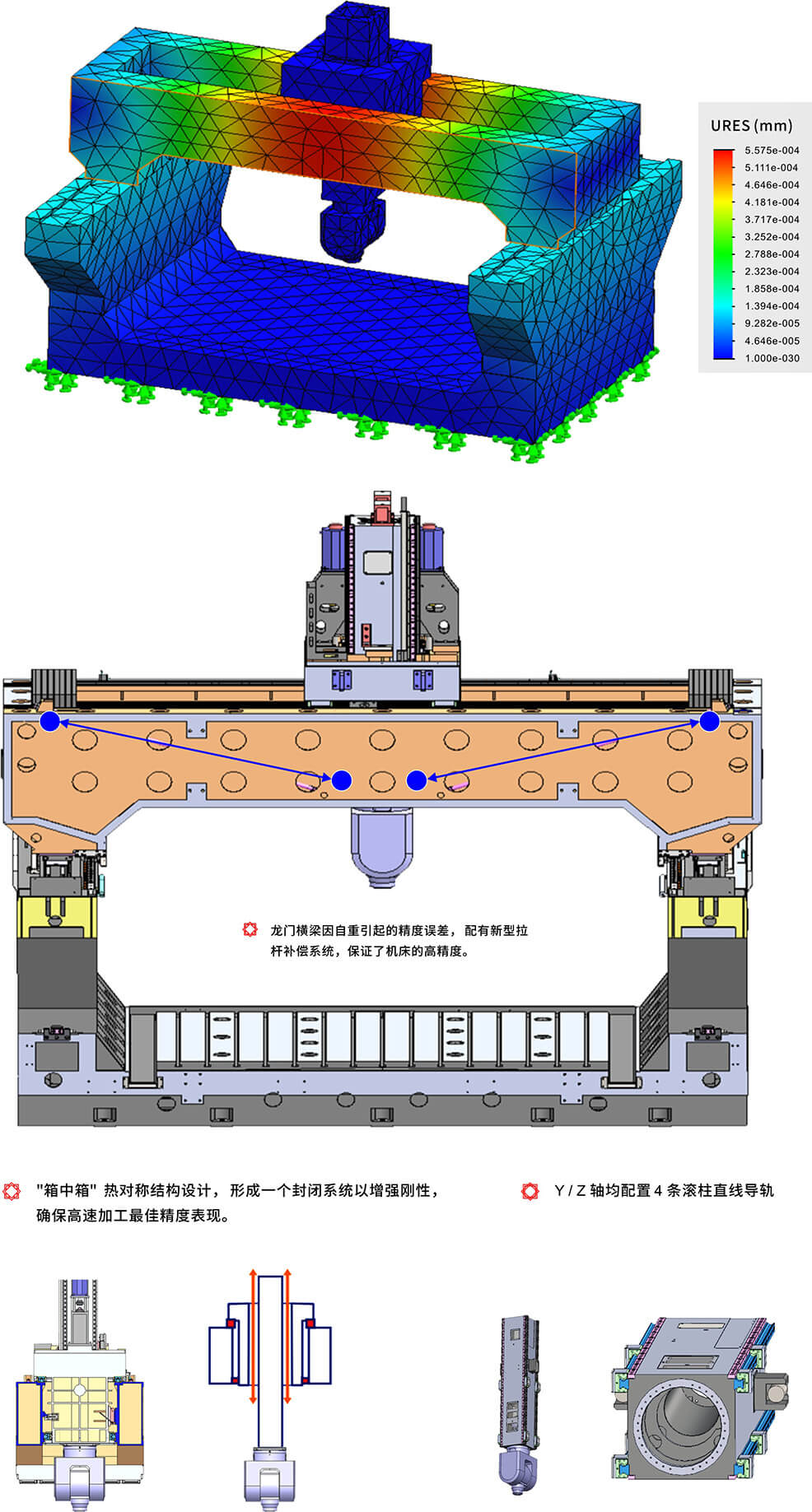

高剛性 / 高精度機床結構
結構件通過FEM有限元分析，擁有良好靜態與動態剛性，具有結構結構熱變位溫升補償系統。
-
驅動
X/Y軸 采用直線電機直接驅動（德國博世力士樂 Bosch Rexroth），也可以選配絲桿驅動。
-
主軸銑頭
標配采用德國KESSLER主軸，可根據加工需求選配HSK-A63、HSK-A100兩種規格的主軸
-
控制系統
主軸與直線電機各自獨立溫度控制系統。
-
高效率、高精度
50 m/min快速進給；0.5G 加速度；緊湊式剛性結構。
-

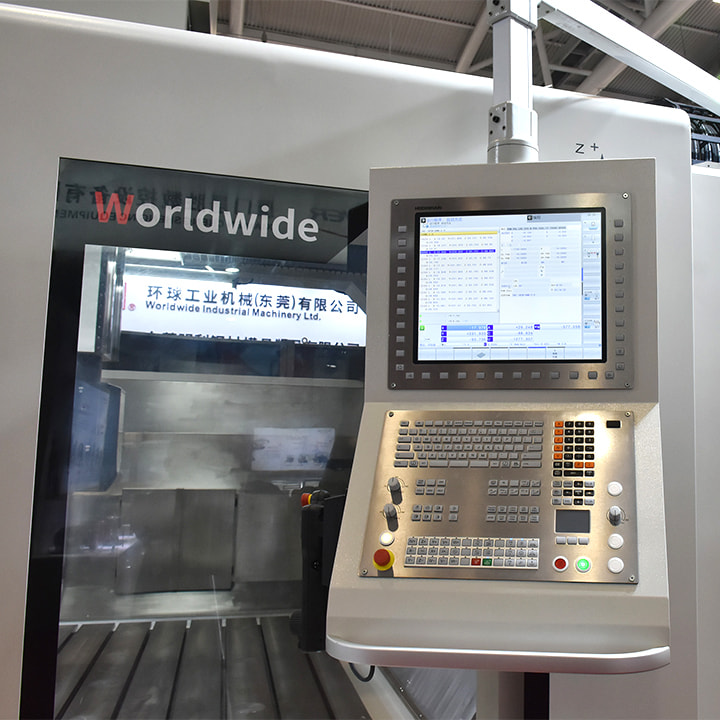

數控系統
標配海德漢 HEIDENHAIN 640 數控系統，可選配西門子 SIEMENS 五軸數控系統。
-

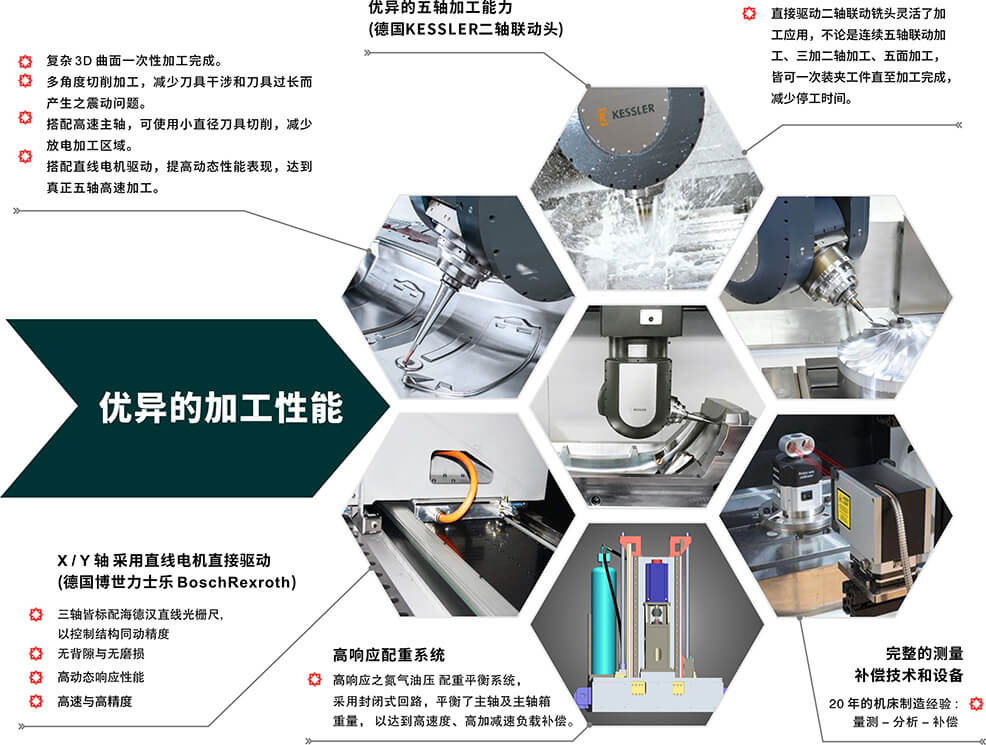

優異的五軸加工能力
* 直接驅動二軸聯動銑頭靈活了機床加工應用，不論是連續五軸聯動加工、三加二軸加工、五面加工，皆可一次裝夾工件直至加工完成，減少停工時間。
* 復雜3D曲面一次性加工完成。
* 多角度切削加工，減少刀具干涉和刀具過長而產生之震動問題。
* 搭配高速主軸，可使用小直徑刀具切削，減少放電加工區域。
* 搭配直線電機驅動，提高動態性能表現，達到真正五軸高速加工。
其他介紹

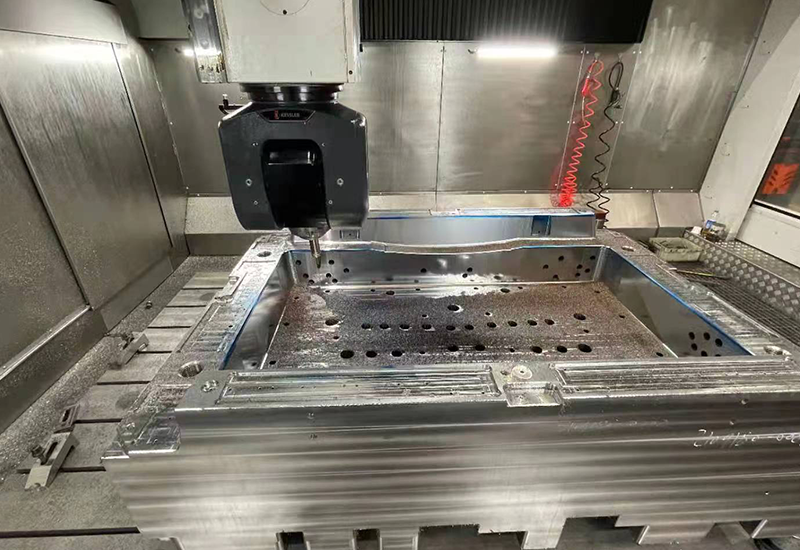

高速五軸龍門廣泛用于航天航空、塑料和金屬模具、通用機械零件高速高精度加工

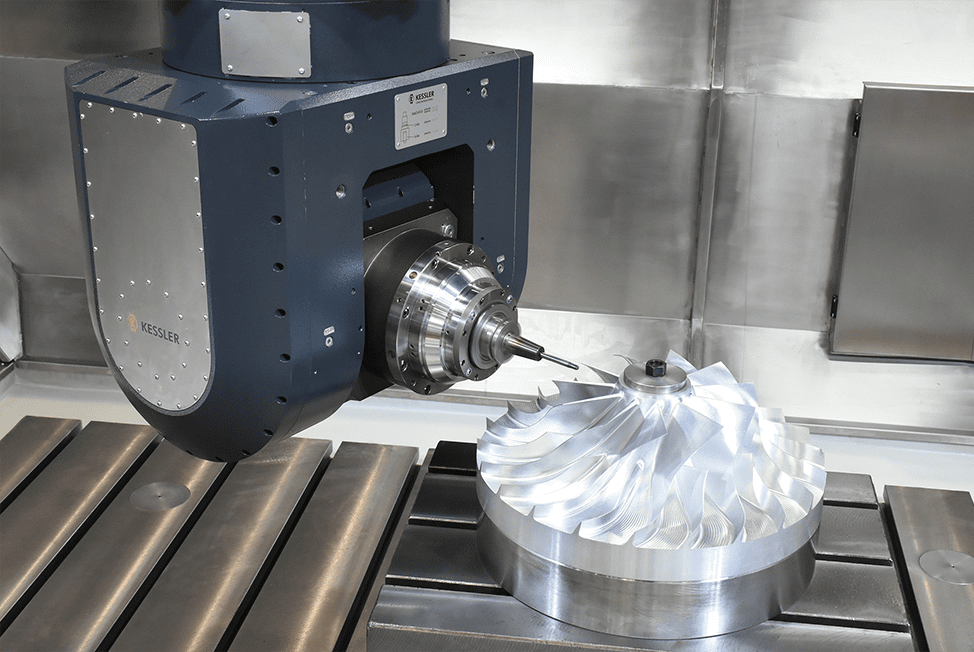

葉輪加工展示

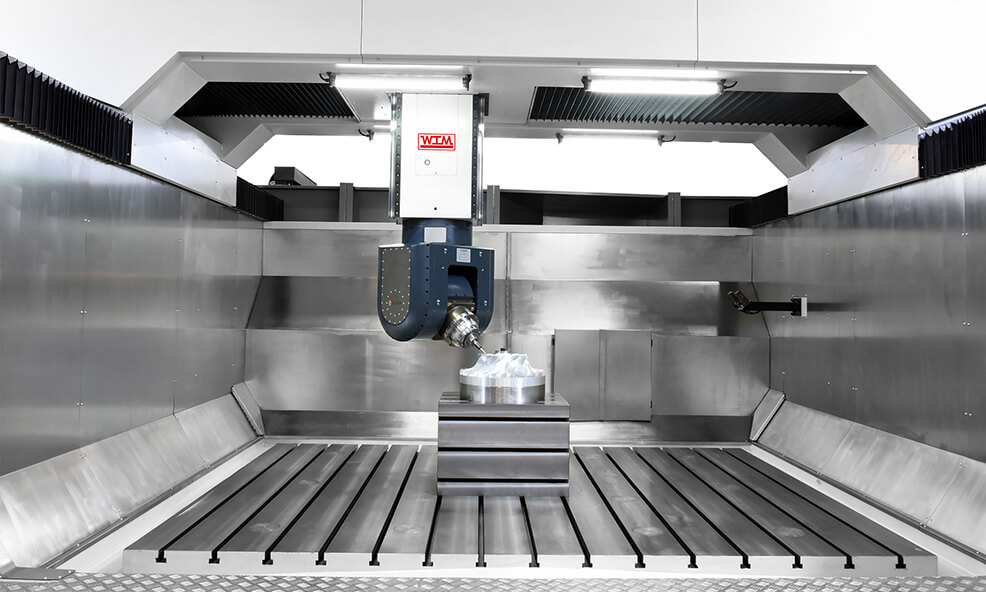

高剛性和高精度機床結構
規格參數
如出現表格顯示不完整時，請左右劃動表格查閱
| GTE高轉速系列參數表 |
|||||||
| 型號 | 單位 | GTE 2520 | GTE 3020 | GTE 3030 | GTE 3040 | GTE 4080 | |
| 加工行程 | X軸行程(動橫梁前后行程) | mm | 2000 | 2000 | 3000 | 4000 | 8000 |
| Y軸行程(鞍座左右行程) | mm | 2500 | 3000 | 3000 | 3000 | 4000 | |
| Z軸行程(銑頭上下行程) | mm | 1000 | 1000 | 1500 | 1500 | 1500 | |
| 主軸鼻端至工作臺距離 | mm | 250~1250 | 250~1250 | 300~1800 | 300~1800 | 300~1800 | |
| 兩立柱間距離 | mm | 3500 | 4000 | 4000 | 4000 | 5000 | |
| 工作臺 | 工作臺尺寸 | mm | 2500x2000 | 2800x2500 | 2800x3500 | 2800x4300 | 3500x8000 |
| 工作臺T槽(槽寬X槽數X間距) | mm | 22 x 250 | |||||
| 工作臺負重 | ton/m² | 8 | |||||
| 主軸 | 主軸孔錐度 | HSK-A63 / HSK-A100 | |||||
| 主軸最高轉速 | rpm | 20000 / 12500 | |||||
| 主軸功率(S1) | KW | 45 / 54 | |||||
| 主軸扭矩(S1；S6) | N.m | 80 ;145 N. m / 200 ;270 N. m | |||||
| 二軸頭 | 旋轉角度 | degree | A=±110°； C=±360° | ||||
| 旋轉速度 | rpm | A=100; C=100 | |||||
| 搖擺扭矩（S6） | N.m | A=800; C=1120 / A=2200; C=2282 | |||||
| 夾緊扭矩 | N.m | A=3000; C=3000 / A=4000; C=4000 | |||||
| 角度定位精度 | sec | A=±5; C=±5 | |||||
| 最小分割角度 | degree | 0.001° | |||||
| 驅動方式 | 直驅式馬達 D D motor | ||||||
| 進給速度 | 快速進給 | m/min | 20 / 50 | ||||
| 加工進給 | m/min | 15 | |||||
| 刀庫(選配) | 刀具數 | pcs | 24 / 32 / 40 | ||||
| 最大刀徑-鄰近換刀 | mm | 125 | 75 | 75 | |||
| 最大刀徑-無鄰近換刀 | mm | 160 | 125 | 125 | |||
| 最大刀重 | kg | 15 | 8 | 8 | |||
| 尺寸及重量 | 機床總功率 | kw | 85 | ||||
| 機床外形尺寸(長X寬X高) | mm | 6750x6850x5700 | 8000x7000x5700 | 8000x8000x6150 | 9000x8000x6150 | 9000x13000x6150 | |
| 機床總重量 | ton | 38 | 45 | 50 | 55 | 70 | |
| 機床控制系統 | 機床控制系統 | CNC system | Heidenhain TNC640 HSCI / SIEMENS SINUMERIK ONE | ||||
